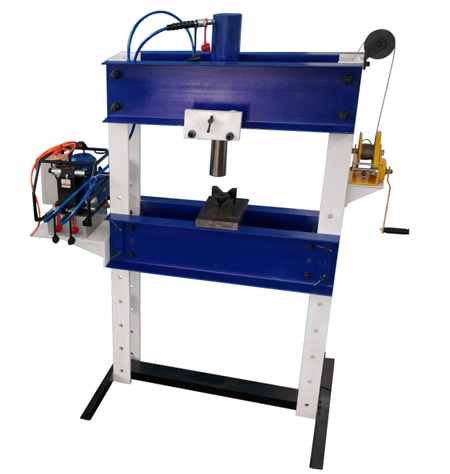

車間液壓壓床

相關介紹

油缸工作頭利用滾輪可沿著上梁滑移，在做偏心壓接工作時鎖定于某一位置；

利用用戶提供的支撐腿，壓床也能水平使用以適合特殊的應用場合；

利用絞車，床身可升高或降低并可用床身固定插銷加以鎖定；

上橫梁可降低至203mm以適合重復性的工作；

寬大的工作空間適應大工件操作，側空立柱使桿狀或軸狀工件易于從側面進入進行校正或彎曲；

型號	噸位（Ton）	動力類型和泵型號			油缸型號	油缸形式	行程	速度（mm/秒）		重量
型號	噸位（Ton）	手動	電動	氣動	油缸型號	油缸形式	行程	快進	沖壓	重量
WHPE-1010	10		PHM55		RC-1010	單作用	254	22.16	3.69	135
WHPA-1010				SPA701	RC-1010	單作用	254	8.57	1.11	73
WHPM-1010		AHP702			RC-1010	單作用	254	0.10	0.02	72
WHPE-1010D			PHM55D		RR-1010	雙作用	254	22.36	3.73	86
WHPE-1010D				SPA701D	RR-1010	雙作用	254	8.65	1.12	74
WHPE-2506	25		PHM55		RC-256	單作用	152	14.48	2.41	274
WHPE-2511			PHM55		RC-2514	單作用	355	14.79	2.47	316
WHPA-2514				SPA702	RC-2514	單作用	355	14.79	0.74	277
WHPM-2514		AHP703			RC-2514	單作用	355	0.06	0.01	281
WHPE-3014D	30		PHM55D		RR-3014	雙作用	355	11.45	1.91	327
WHPA-3014D				SPA702D	RR-3014	雙作用	355	11.45	0.57	310
WHPM-3014D		AHP705D			RR-3014	雙作用	355	0.05	0.01	301
WHPE-5006	50		PHM55		RC-506	單作用	152	6.73	1.12	439
WHPA-5006				SPA702	RC-506	單作用	152	6.73	0.34	439
WHPM-5006		AHP703			RC-506	單作用	152	0.03	0.01	420
WHPE-5006D			PHM55D		RR-506	雙作用	152	6.91	1.15	422
WHPE-5013			PHM55		RC-5013	單作用	330	6.88	1.15	472
WHPE-5013D			PHM55D		RR-5013	雙作用	330	6.88	1.15	479
WHPA-5013D				SPA702D	RR-5013	雙作用	330	6.88	0.34	477
WHPM-5013D		AHP703D			RR-5013	雙作用	330	0.30	0.01	454
WHPA-10010	100		PHM110		RC-10010	單作用	254	4.89	0.98	781
WHPE-10010				SPA706	RC-10010	單作用	254	0.61	6.11	748
WHPM-10010		AHP706			RC-10010	單作用	254	0.15	0.05	751
WHPE-10013D			PHM110D		RR-10013	雙作用	330	4.95	0.99	791
WHPM-1006D		AHP706D			RR-1006	雙作用	152	0.14	0.05	755
WHPE15013D	150		PHM150D		RR15013	雙作用	330	3.33	0.83	1772
WHPE-20013D	200		PHM220D		RR-20013	雙作用	330	3.76	0.58	1772
以上產品為標準產品，其他噸位、行程和速度等需求，請聯系當?shù)厥跈?quán)機構或我司技術工程師；

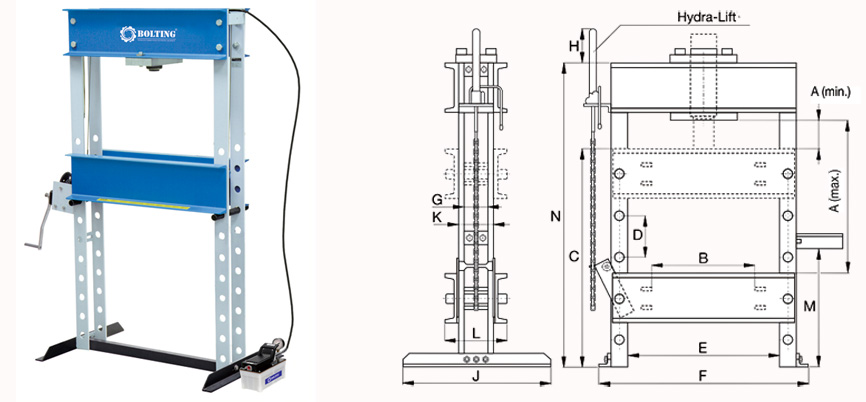

型號	外形尺寸
型號	A	B	C	D	E	F	G	J	K	L	M	N
WHPE-1010	62-1016	/	1187	125	473	632	-	756	108	189	889	1321
WHPA-1010	62-1016	/	1187	125	473	632	-	756	108	189	889	1321
WHPM-1010	62-1016	/	1187	125	473	632	-	756	108	189	889	1321
WHPE-1010D	62-1016	/	1187	125	473	632	-	756	108	189	889	1321
WHPE-1010D	62-1016	/	1187	125	473	632	-	756	108	189	889	1321
WHPE-2506	178-1384	/	1447	302	737	1029	102	762	133	272	673	1930
WHPE-2511	178-1384	/	1447	302	737	1029	102	762	133	272	673	1930
WHPA-2514	178-1384	/	1447	302	737	1029	102	762	133	272	673	1930
WHPM-2514	178-1384	/	1447	302	737	1029	102	762	133	272	673	1930
WHPE-3014D	178-1384	/	1447	302	737	1029	102	762	133	272	673	1930
WHPA-3014D	178-1384	/	1447	302	737	1029	102	762	133	272	673	1930
WHPM-3014D	178-1384	/	1447	302	737	1029	102	762	133	272	673	1930
WHPE-5006	179-1233	477	1372	264	730	1086	127	914	184	365	781	1930
WHPA-5006	179-1233	477	1372	264	730	1086	127	914	184	365	781	1930
WHPM-5006	179-1233	477	1372	264	730	1086	127	914	184	365	781	1930
WHPE-5006D	179-1233	477	1372	264	730	1086	127	914	184	365	781	1930
WHPE-5013	179-1233	477	1372	264	730	1086	127	914	184	365	781	1930
WHPE-5013D	179-1233	477	1372	264	730	1086	127	914	184	365	781	1930
WHPA-5013D	179-1233	477	1372	264	730	1086	127	914	184	365	781	1930
WHPM-5013D	179-1233	477	1372	264	730	1086	127	914	184	365	781	1930
WHPA-10010	178-1080	508	1295	297	889	1295	171	914	222	438	842	1930
WHPE-10010	178-1080	508	1295	297	889	1295	171	914	222	438	842	1930
WHPM-10010	178-1080	508	1295	297	889	1295	171	914	222	438	842	1930
WHPE-10013D	178-1080	508	1295	297	889	1295	171	914	222	438	842	1930
WHPM-1006D	178-1080	508	1295	297	889	1295	171	914	222	438	842	1930
WHPE15013D	318-1232	711	1372	254	1219	1706	232	1118	333	555	1213	2286
WHPE-20013D	318-1232	711	1372	254	1219	1706	232	1118	333	555	1213	2286
